石墨粉碎加工石粉磨粉机设备
发布时间:2012-11-10 07:51:49
浏览次数:
    石墨是元素碳的一种同素异形体,它以多种形式广泛存在于大气和地壳之中。石墨的粉碎加工如今成为很重要的一种石墨利用方式。石墨粉碎加工需要用到加工各种矿石、矿渣用的石粉磨粉机系列,包括YGM系列、HGM系列和PC粗粉系列。

    石墨粉碎加工石粉磨粉机的工业用途:耐火材料、导电材料、耐磨润滑材料、石油化工、湿法冶金、合成纤维、造纸、酸碱生产、高温冶金材料、原子能工业、国防工业、隔热材料、防辐射材料等等。



石墨粉碎加工石粉磨粉机的设备组成:

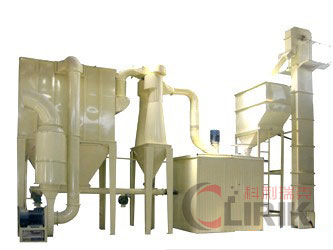

石墨粉碎加工石粉磨粉机全套配置包括锤式破碎机、斗式提升机、储料仓、震动给料机、石粉磨粉机(YGM系列、HGM系列和PC粗粉系列)主机、变频分级机、双联旋风集粉器、脉冲除尘系统、高压风机、空气压缩机、电器控制系统。

石墨粉碎加工石粉磨粉机的工作原理:

工作时,主机电动机通过减速器带动主轴及转盘旋转,转盘边缘的辊销带动几十个磨辊在磨环滚道内滚动。
大块物料经锤式破碎机破碎成小颗粒后由提升机送入储料仓,再经过震动给料机和倾斜的进料管,将物料均匀地送到石粉磨粉机转盘的上部的散料盘上。

物料在离心力的作用下散向圆周边,并落入石粉磨粉机磨环的滚道内被环辊冲击、滚辗、研磨,经过三层环道的加工变成粉体,高压风机通过抽吸作用将外部空气吸入机内,并将粉碎后的物料带入选粉机内。

选粉机内旋转的叶轮使粗物料回落重磨,符合要求的细粉则随气流进入旋风集粉器并由其下部的卸料阀排出即为成品,而带有少量细粉尘的气流则经过脉冲除尘器净化后通过风机和消声器排出。

石墨粉碎加工石粉磨粉机的技术参数:
型号 HGM80 HGM90 HGM100 HGM100A HGM125
平均工作直径/mm 800 930 1035 1300
环道数量/层 3 3~4 3 4 4
磨辊数量/个 21 24~32 27 34~36 40~44
主轴转速/r.p.min 230~240 200~220 180~200 135~155
入料粒度/mm ≦20
成品粒度范围/um(mesh) 5-47(325~2500)
成品产量t/H 0.5-4.5 0.6-6.5 0.7-7 1-8.5 1.5-12
安装外形长*宽*高/m 13.9*4*6.2 14.7*4.8*7.2 18*4.6*8.6 14*9*10.25
整机容量/KW 145-165 185-204 263 263-290 380-430
***YGM高压磨粉机,悬辊磨粉机,高强磨粉机技术参数:
规格型号 磨辊 磨环 进料粒度(mm) 成品粒度(mm) 主机功率(KW) 产量(t/h) 外形尺寸(mm)
个数(PCS) 直径(mm) 高度(mm) 内径(mm) 高度(mm)
YGM7815 3 260 150 780 150 15 0.613-0.033 18.5 1-3 4300*3500*5100
YGM8314 3 270 140 830 140 20 22 1.2-4.6 5300*4100*5200
YGM9517 4 310 170 950 170 25 37 2.1-5.6 7100*5900*7900
YGM4121 5 410 210 1280 210 30 75 2.8-10.5 9200*7250*9700
MTM1600 6 410 270 1600 270 35 132 5-20 12550*5700*8350
***欧版粗粉磨,欧版磨技术参数:
型号 Type PC4008-75 PC40012-90 PC40015-132
转子直径 /mm 750 900 1150
转子宽度/ mm 800 1200 1500
转速 r/min 800-1000 800-1000 550-800
进料口尺寸/mm 320*930 400*1200 500*1500
大给料粒度/mm ≦50 ≦60 ≦80
出料粒度/mm ≦3 ≦3 ≦8
处理能力 t/h 10-30 30-60 50-100
功率/Kw 55-75 75-90 110-132
锤头数量 /个 18 32 32
外形L*W*H/mm 2300*1665*1610 2840*2100*2020 3720*2650*2540
